玻璃钢的热稳定性能对于质量评价、寿命评估具有重要的参考价值。 近些年来，玻璃钢作为玻璃纤维增强塑料，被广泛应用在建筑建材、航空航天、海洋环境等领域。其优异的耐腐蚀性能及力学性能也是它得以推广使用的关键所在。而检测热稳定性能对于研究玻璃钢在不同温度、腐蚀环境下的材料表现、力学性能变化、微观结构变化，进一步推算其质量水准及服役寿命。

玻璃钢的热稳定性能主要通过差热分析法来测定。差热分析法是在程序控制温度下，测量试样与参比物(一种在测量温度范围内不发生任何热效应的物质)之间的温度差与温度关系的一种技术。华谨检测实验室使用热分析仪，通过对不同浸泡时间的玻璃钢试件进行热稳定性测试，得到以下TG和DTA曲线。

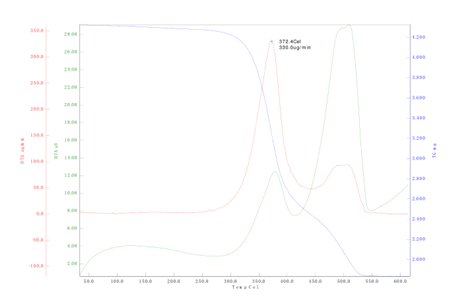

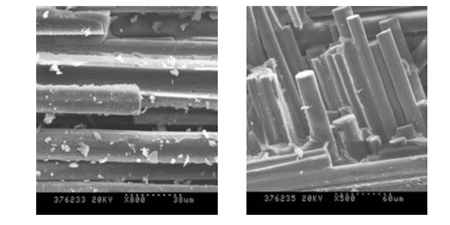

50℃下盐水环境下浸泡60天后的热失重曲线，试件在300℃开始发生热分解，372.4℃时分解速度最快。从上表可以看出，腐蚀后，样品的热分解温度降低，材料的热稳定性降低。这是由乙烯基不饱和聚酯树脂在浸泡过程中的酯基水解引起的，这使得聚合物链段更短，分子量更低。这也充分显示了盐水对玻璃钢的化学腐蚀作用。我们用扫描电子显微镜，扫描了玻璃钢材料在腐蚀前后的表面形貌进行了对比。

腐蚀后的拉伸截面扫描电镜图像显示，浸泡后纤维与树脂之间存在界面裂纹，发生脱粘和纤维拔出，而拔出的纤维表面光滑，树脂附着力小，表明纤维与树脂基体之间的界面附着力因吸水而受损，导致复合材料层间剪切强度降低。这是由于复合材料在高温环境下，吸收水分后水分的侵入。一方面，玻璃纤维表面的可溶性成分溶解出来，沿着玻璃纤维表面的微裂纹迅速扩散，促进了微裂纹的生长，破坏了玻璃纤维的表面结构。另一方面，它也使基体树脂膨胀，甚至降解和交联，溶解一些可溶性添加剂并破坏树脂的结构。此外，水在界面相微裂纹中的渗透会促进界面裂纹的生长，从而导致界面形貌的变化，降低界面结合强度，最终导致玻璃钢力学性能的下降。

专业第三方质检平台：www.lab-gd.com

华谨检测单位业务覆盖材料、化学、环保、食品等多个领域，针对企业在产品研发、质量控制中遇到的问题，提供成分分析、产品开发、产品检测、仪器测试咨询等综合解决方案。lzdp362sd

检测联系电话：18688243060 罗工（微信同号）

7*24小时在线QQ：708808171（欢迎咨询）

18688243060 lzdp362sd
